一、產品簡介：
FRD-10kv高壓語音核相儀是研制出的新型核相產品，分別用于6、10、35、66、110、220、330、500KV系統，確定兩個電網（發電機組）相位是否相同，以便確定并網。其絕緣管采用高性能絕緣材料，相位校驗儀表采用塑料外殼配合活動支架，可方便地將相位校驗儀在絕緣管上靈活地改變觀看角度，使用安裝簡便易行。

二、產品特點；
1、在核相時，不論相位是否相同，都有語言和燈光提示。
2、可用“220V或380V”低電壓檢驗核相儀表是否正常。
3、相位校驗儀表內部設有自動電源開關，使用時電源自動打開，不用時電源自動關閉，方便、省電。

三、產品性能指標及參數:
1、絕緣材料的性能指標：
表一、材質特性：

表二、沖擊耐受電壓試驗：

表三、辨別相位“儀器”信號的反應

四、使用方法:
在使用前，檢查下列3項：
1、按表四所述,自行檢測辨別相位儀器是否良好,方法如下：
  先將試驗線插入儀器插孔,將另一端插入220V交流電壓,此時按表四所述有三反應,表示是好的,若無三反應,表示有問題,不能用。表內有9V干電池。
2、將試驗線用萬用表檢測是否導通。
3、用萬用表或搖表檢測衰減部件阻值是否符合表三。
以上方法檢測核相儀表是正常的，就可以正式核相了。如果已經知道核相儀表是正常的，也可不用檢測直接使用。在檢測中如果沒有發出聲音或聲音很小，說明電池電壓不足，應更換電池。可打開儀表外殼換上新的9V層疊電池。

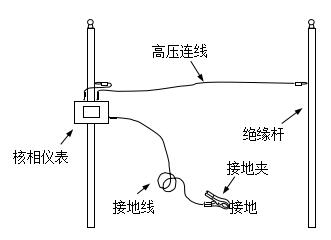

按下圖接好高壓連線及接地線，接地夾要可靠接地。

4、在正式核相前，應在同一電網系統,對核相器進行檢測是否良好。一人將甲棒與導電體其中一相接觸，另一人將乙棒在同一電網導電體逐相接觸，按表四所術不同相有三反應，同相無三反應。然后才可以正式核相位。
5、核相操作應由三人進行，兩人操作，一人監護。且必須逐相操作, 逐一記錄,根據表四所述的“三有三無”確定是否同相位。核相位操作要認真執行本單位制定的規程制度。
6、特別注意的是在操作時，人體不得接觸核相儀表、高壓連線，人體與核相儀表要保持2.1米的安全距離（將核相儀表放在第二根連接桿上端），接地線要可靠接地。同時人體與高壓連線也要保持足夠的安全距離（2.1米）(請嚴格按照核相器試驗操作規程的要求進行操作核相)。連接兩根測試竿的測試線為普通220V導線,在核相時人體不得接觸或近距離接觸該導線。使用時應將過長的導線用扎帶扎在*根測試竿上，同時離人體要有足夠的安全距離(請參照高壓電器操作規程)，高壓連線也不得與大地接觸。
